2LQF4W系列冷卻器

上架時間：2025-10-10

產品描述：

列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質...

詳細介紹

列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

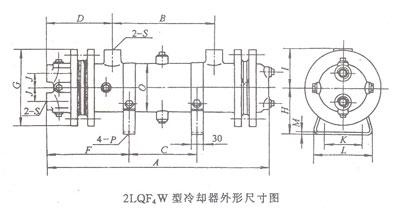

一：2LQF4W型冷卻器尺寸示意圖


規格/m2	尺寸/mm	A	B	C	D	F	G	H	I	J	K	L	M	P	O	S	質量/kg
0.5		464	212	134	140	178	160	100	80	28	80	130	3	ф12	100	G3/4	17
0.7		522	270	192													18
1.0		696	444	366													22
1.6		986	734	656													27
1.3		550	278	191	150	193	190	120	95	30	100	157	3	ф12	130	G1	30
2.0		706	434	347													34
2.5		862	590	500													40
3.5		1096	824	737													48
3.0		674	382	285	160	208	230	145	115	50	130	188	4	ф14	164	G11/4	52
4.0		830	538	441													61
4.5		908	616	519													65
5.5		1064	772	675													73
5.0		742	430	328	170	220	260	170	135	62	150	217		ф14	194	G11/2	71
6.0		830	518	416													77
7.0		918	606	504													83
9.0		1180	868	766													102
8.0		793	446	332	180	246	290	195	155	70	180	246	4	ф14	224	G2	95
10		969	622	508													111
12		1145	798	684													127
14		1321	974	860													143

列管式冷卻器優點：

.選材范圍廣（碳鋼、不銹鋼、銅等金屬）

.設計靈活，規格齊全，實用針對性強，節約資金。

.應用條件廣泛，適應性強，適用較大的壓力、溫度范圍和多種介質熱交換。

.維護費用低，易操作，清垢周期長，清洗方便。
