2LQG2W系列冷卻器

上架時間：2025-10-10

產品描述：

列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質...

詳細介紹

列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

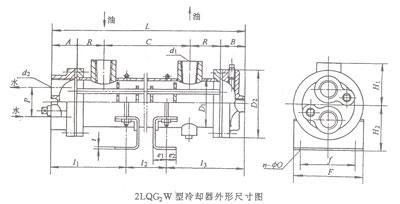

一：2LQG2W型冷卻器尺寸示意圖

型號	換熱面積/m2	殼體尺寸/mm							支座尺寸/mm										兩端尺寸/mm
		L	L1	C	R	D1	H1	d1	l1	l2	l3	H2	F	f	e1	e2	t	n-ф0	D2	p	d2	A	B
10/0.2	0.2	347	270	180	45	76	60	G1	120	105	122	70	102	80	15	15	3	4-ф10	110	52	G3/4	40	37
10/0.4	0.4	527	450	360						285
10/0.5	0.5	757	680	590						515
10/1.0	1.0	444	340	240	50	114	85	G11/4	140	160	142	90	148	120	20	20	3	4-ф12	147	76	G1	52	52
10/1.25	1.25	124	450	350						270
10/1.4	1.4	634	530	430						350
10/1.8	1.8	784	680	580						500
10/2.24	2.24	954	850	750						670
10/2.0	2.0	587	450	340	55	140	95	G11/2	175	250	175	145	180	140	24	16	5	4-ф15	194	100	G1	72	65
10/3.0	3.0	817	680	570						480
10/3.75	3.75	987	850	740						650
10/4.25	4.25	1107	970	860						770
